Nedbygging av Apples nye 140W GaN hurtiglader

Apples nye 140W hurtiglader kommer med en splitter ny modell A3607. Som et splitter nytt ladetilbehør designet av Apple for neste generasjons enheter, har eksponeringen av A3607 vekket bred industrioppmerksomhet for ladeløsningene til Apples kommende enheter.

Med utseende, størrelse og parametere som i utgangspunktet er de samme som den forrige modellen, har dens interne arkitektur blitt justert? Har kjernekomponentene blitt oppgradert? Med disse spørsmålene gjennomførte ChargerLAB en detaljert riving av den nye Apple 140W hurtigladeren A3607 umiddelbart, og vil nå avsløre dens sanne interne struktur.

Utseende til Apple 140W hurtiglader

Emballasjen har en klassisk minimalistisk design, med Apple-logo, produktnavn og utseende trykt på forsiden.

Et produktparameter-klistremerke er festet på siden.

Et nærbilde av parametrene på klistremerket vil bli introdusert i produktets fysiske visningsseksjon senere.

Laderen er kompatibel med USB-C-enheter, og er offisielt anbefalt for bruk med 16-tommers MacBook Pro utstyrt med en MagSafe 3-port.

Strømadapteren er produsert innenlands, med en produksjonsdato på 2026 og modell A3607.

Pakken inkluderer laderen og en brukerveiledning.

Laderen er pakket inn i et beskyttende papir for å forhindre riper i den opprinnelige tilstanden.

Utseendet til Apples nye 140W hurtiglader er identisk med den forrige modellen, med en høyglansblank finish og avrundede hjørneoverganger.

Apple-logoen er sentrert foran og bak på kroppen.

Parameterinformasjon om laderen er trykt på den ene siden av kroppen.

Produktparametere Nærbilde

Inngang: 100–240V~ 50/60Hz 2A

(USB PD) Utgang: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Laderen har bestått CCC- og KC-sertifiseringer.

Produktnavn, modell og forholdsregler er trykt på den andre siden av kabinettet.

Modellen til Apples nye 140W hurtiglader er A3607.

Laderen er utstyrt med sammenleggbare standard kinesiske pinner, med to-vinge design på begge sider.

Pinnene har en klassisk uavhengig moduldesign og er avtakbare og utskiftbare.

Nærbilde av den T-formede festebasen, som også kan tjene som jordingsledning.

Modulhuset er merket med en klassifisering på 250V~ 2,5A og Jabil Inc., noe som indikerer at pinnemodulen er levert av Jabil. Spesielt er det lagt til en metallklemme for ekstra fiksering inne i modulsporet for å sikre at modulen ikke løsner lett etter langvarig bruk.

I tillegg er pinnedesignet forskjellig fra den gamle versjonen.

Utgangsenden er utstyrt med en enkelt USB-C-port med en hvit plastkjerne.

USB-C-portkontaktskallet er også uavhengig utformet.

Den målte kroppslengden til Apples nye 140W hurtiglader er 95,68 mm.

Bredden er 74,35 mm.

Tykkelsen er 28,51 mm.

Plassert side om side med Apples gamle 140W galliumnitrid hurtiglader A2452, er hovedutseendet og dimensjonene til de nye og gamle strømadapterne helt identiske.

Intuitiv størrelsesoppfatning av laderen i hånden.

I tillegg veier produktet ca. 285g.

Testet med ChargerLAB POWER-Z KM003C for å oppdage USB-C-portutgangsprotokollen, støtter den PD3.1 og DCP ladeprotokoller.

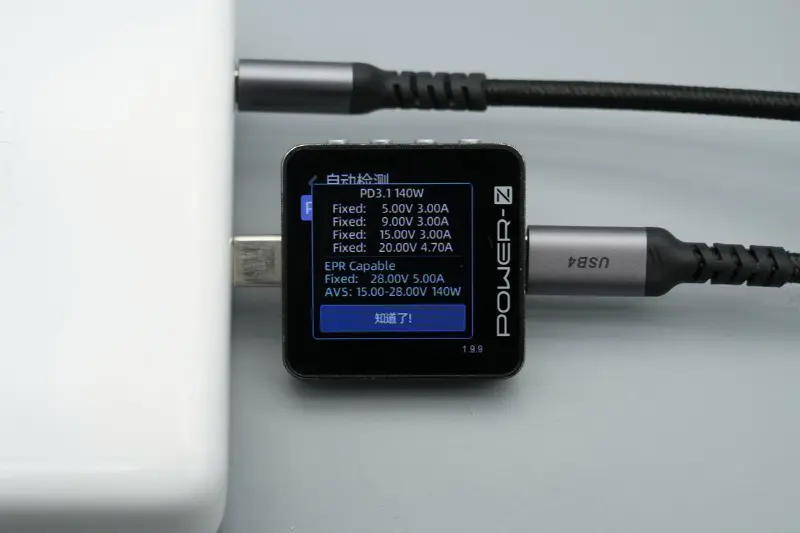

PDO-pakken viser at USB-C-porten også har fem fastspenningsgir: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, samt et 15–28V 140W AVS-spenningsgir.

Når du lader en iPhone 17 Pro Max med Apples nye 140W hurtiglader, er den målte ladeeffekten cirka 36,34W.

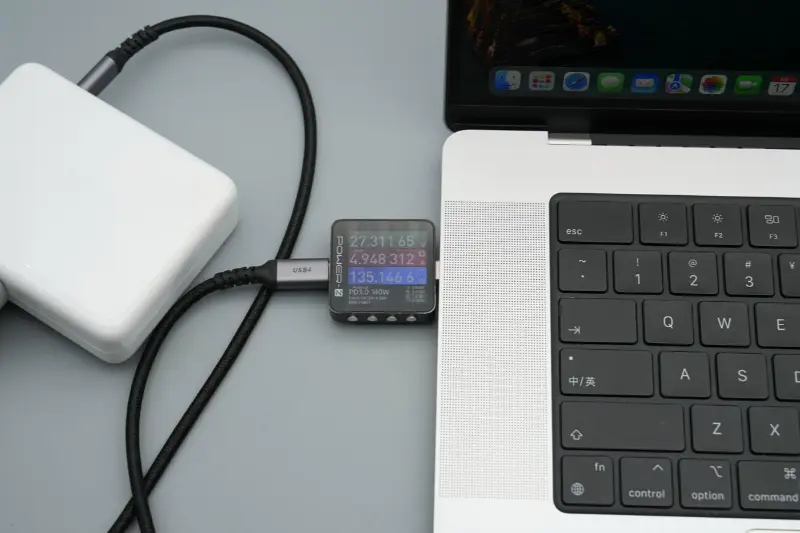

Når du lader en MacBook Pro, er den målte ladeeffekten omtrent 135,15W, noe som muliggjør 28V 5A 140W hurtiglading.

Nedbygging av Apple 140W hurtiglader

Laderhuset åpnes ved å kutte langs siden.

Dekselet er veldig tykt for sterk beskyttelse, og kantene er limt for å forsterke interne moduler.

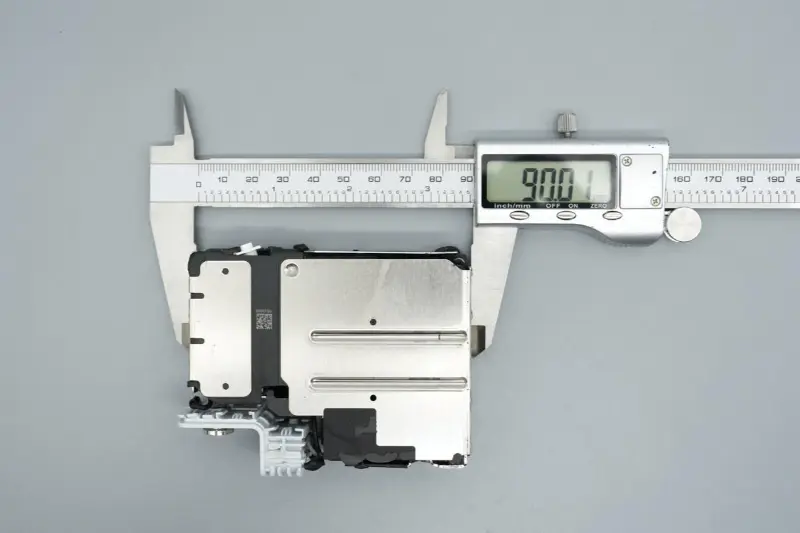

Den målte lengden på den interne modulen er 90,01 mm.

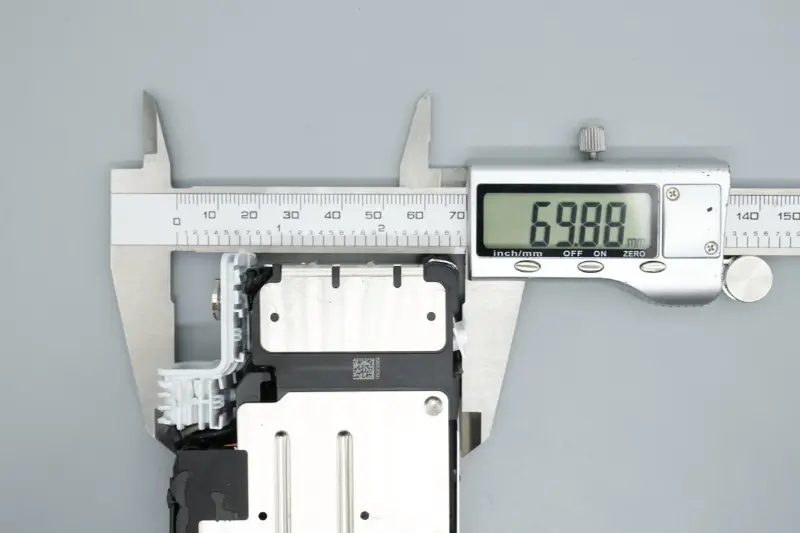

Bredden er 69,88 mm.

Tykkelsen er 23,52 mm.

PCBA-modulen er dekket med to integrerte metallskall for jevn varmeavledning.

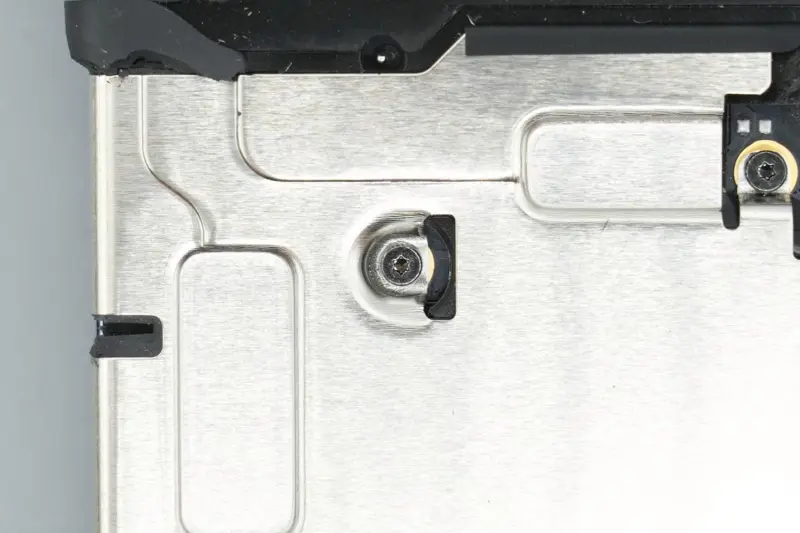

Metallskallene er festet med skruer.

Isolasjonstape er festet til noen områder på siden.

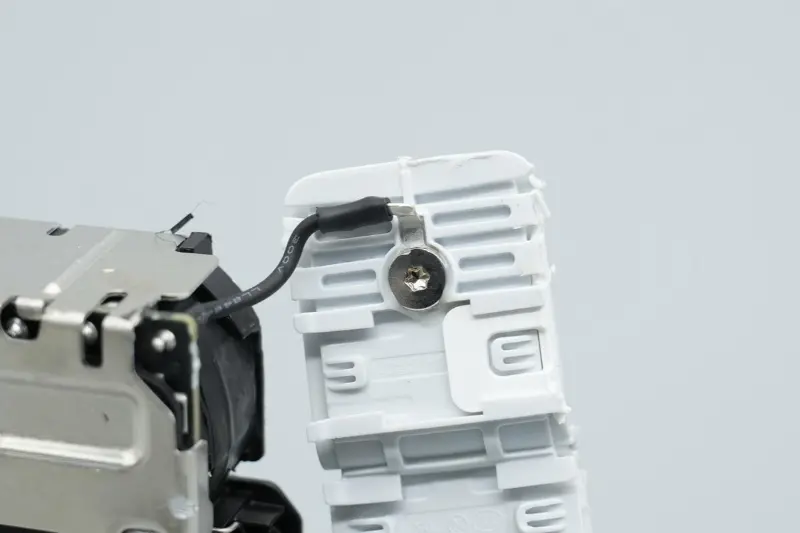

En ledning ved inngangsenden er koblet til den T-formede festebasen for jording.

Krympeslange brukes til isolasjon ved sveisepunktene til AC-ledningsterminalene.

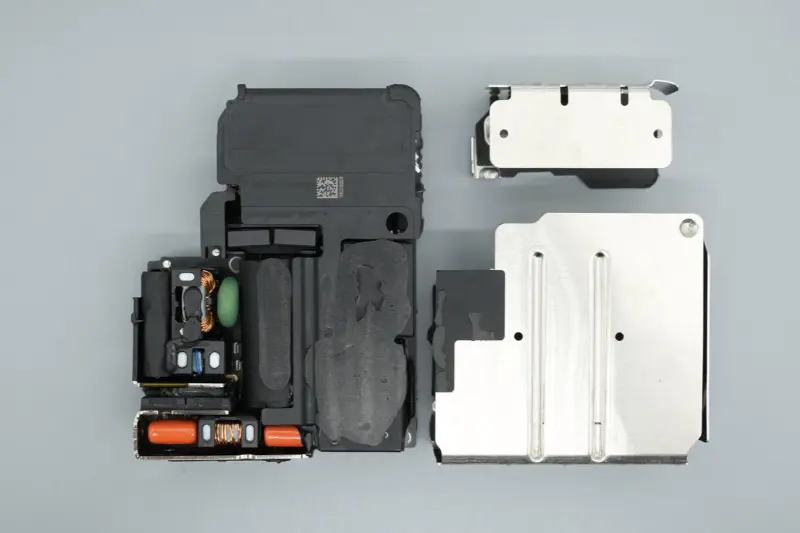

Fjern skruene for å ta av metallskallene.

Isolasjonsbehandling påføres på innsiden av metallskallet tilsvarende baksiden av hovedkortet og andre områder.

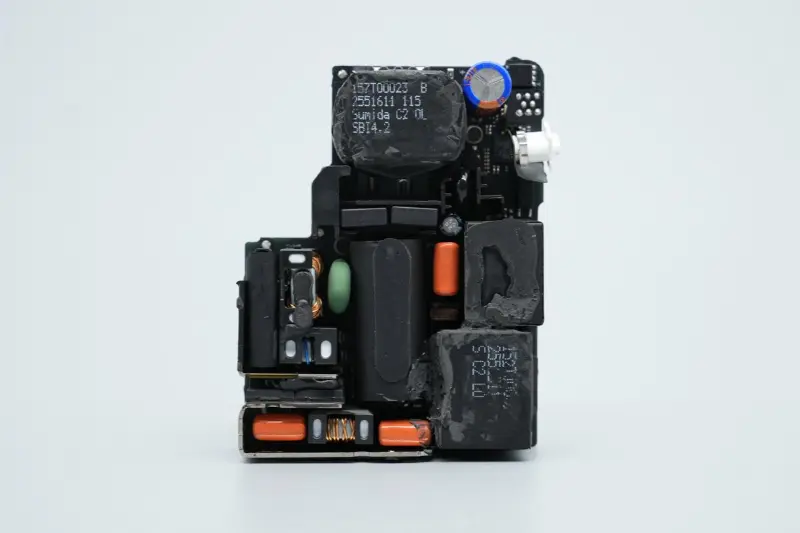

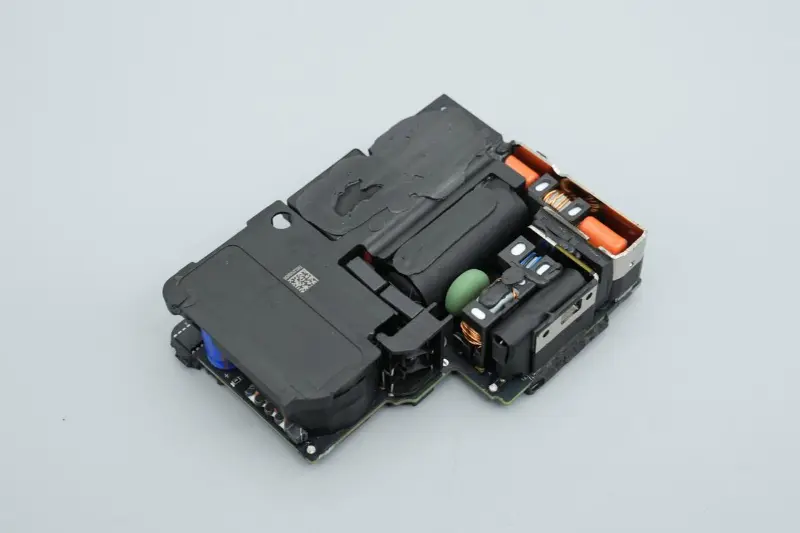

Et plastdeksel dekker transformatorområdet til modulen, og komponenter som kondensatorer og induktorer limes.

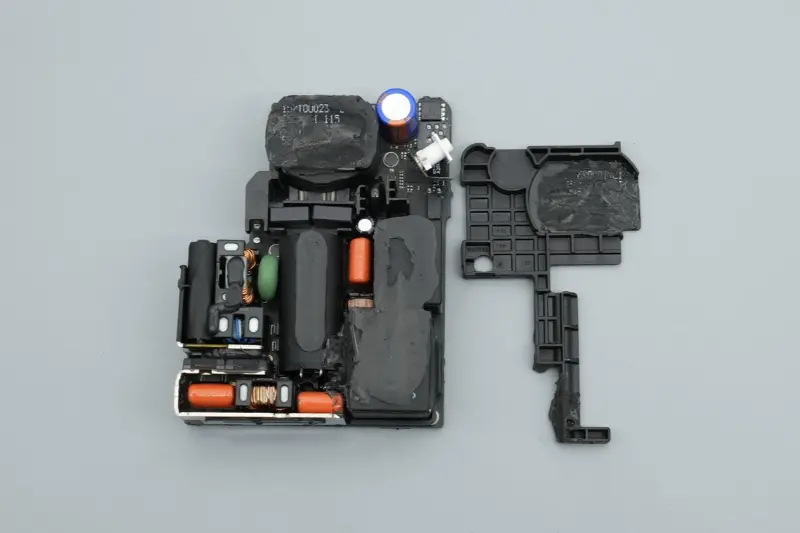

Fjern plastdekselet, og en plastramme er nestet i det sentrale området for forsterkning og isolasjon.

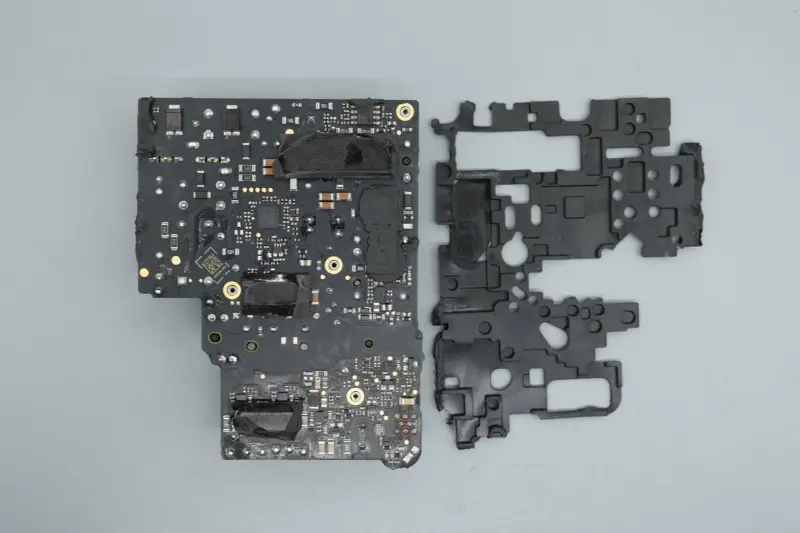

Baksiden av hovedkortet er dekket med en myk gummipute for beskyttelse.

Fjern beskyttelsesputen, og du kan se at termisk ledende lim er påført de tilsvarende brikkeområdene og termisk ledende grafittklistremerker er festet.

Fronten på PCBA-modulen er arrangert med sikringer, common-mode induktorer, høyspenningsfilter elektrolytiske kondensatorer, strømtransformatorer, filmkondensatorer, strømforsyningskondensatorer, PFC boost induktorer, step-down induktorer, transformatorer og andre enheter, med en kompakt og ryddig helhetlig layout.

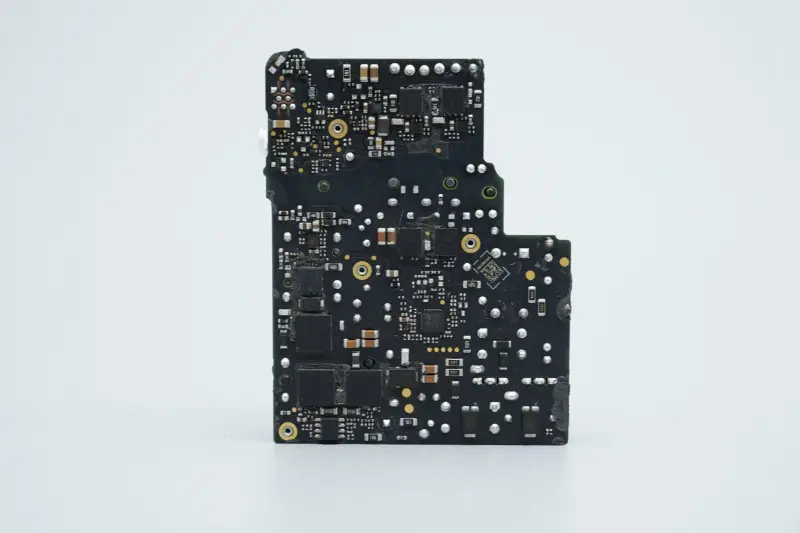

Baksiden av PCB-kortet er utstyrt med relevante kontrollere og MOS-rør for PFC-forsterkningskretsen og LLC-svitsjestrømforsyningskretsen.

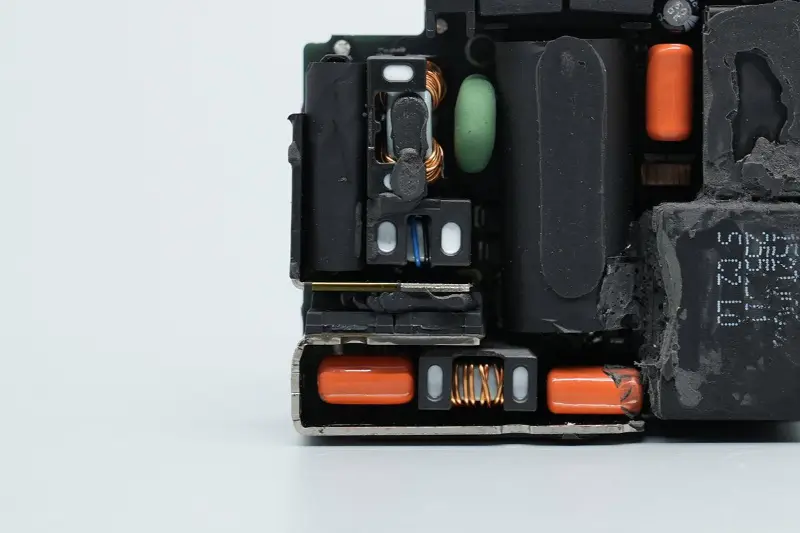

To ekstra kjøleribber er installert ved inngangsenden av PCBA-modulen, med to Infineon aktive likeretter MOS-rør mellom.

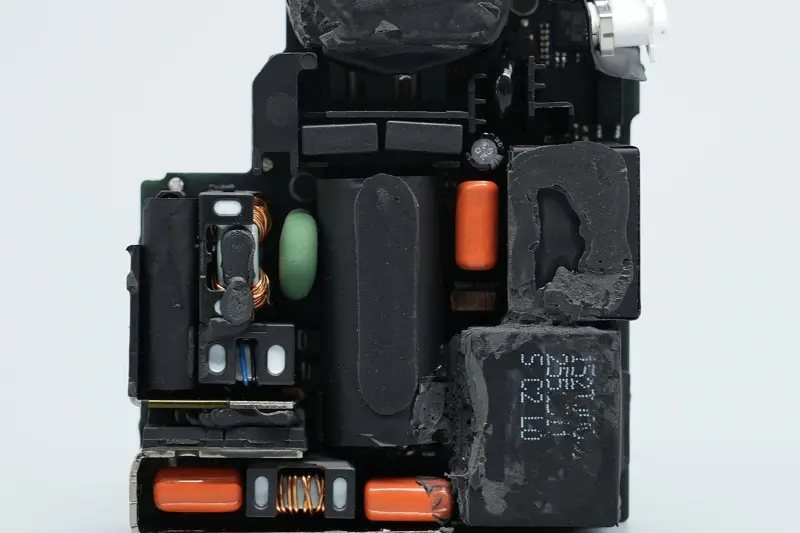

Området som er omsluttet av de to kjøleribbene er også utstyrt med sikringer, X2-sikkerhetskondensatorer, common-mode induktorer, varistorer, filmfilterkondensatorer, filterinduktorer og andre enheter.

Sikringen er plassert på toppen av sikkerhets X2-kondensatoren og pakket inn med tape.

Trekk av tapen, og du kan se at sikkerhets-X2-kondensatoren er dekket med et plastskall for isolasjon, og de to komponentene er pakket inn og festet med tape.

Merkestrømmen til sikringen er 3,15A, og et isolasjonsrør er hylset på en sveisestift.

Nærbilde av sikkerhets-X2-kondensatoren med en kapasitet på 0,22μF.

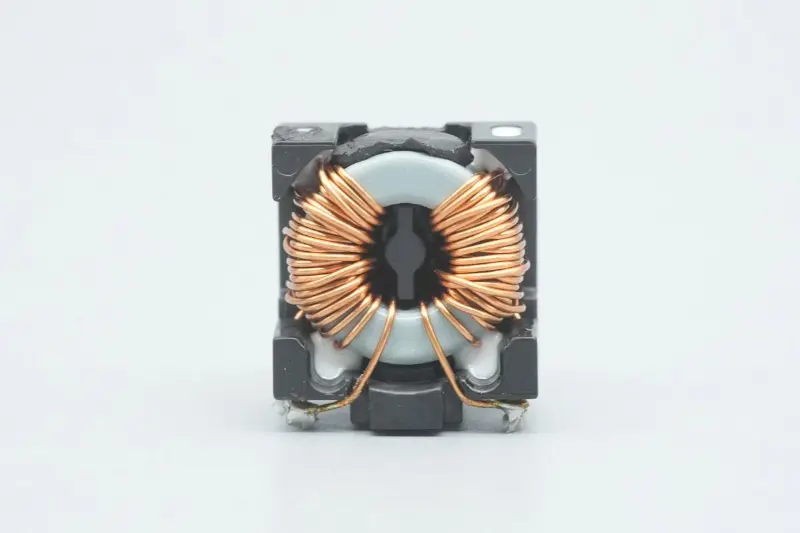

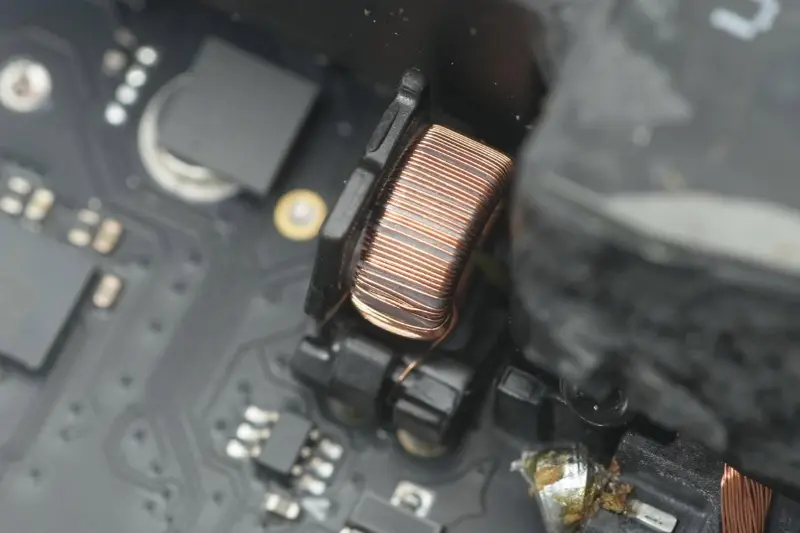

Common-mode induktorer brukes til å filtrere ut EMI-interferens, og er sveiset med plastbraketter.

Nærbilde av en annen common-mode induktor.

En TVR10621M varistor brukes for inngangsoverspenningsbeskyttelse.

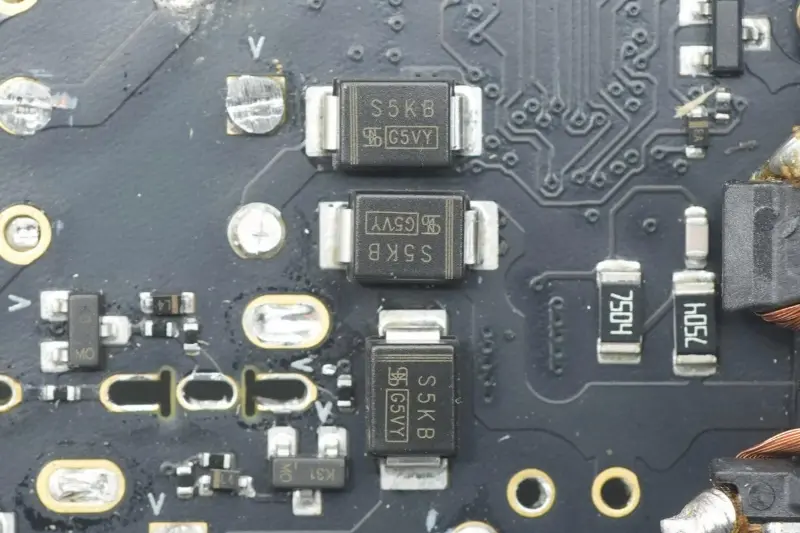

Inngangsenden bruker en bro likeretter sammensatt av fire dioder.

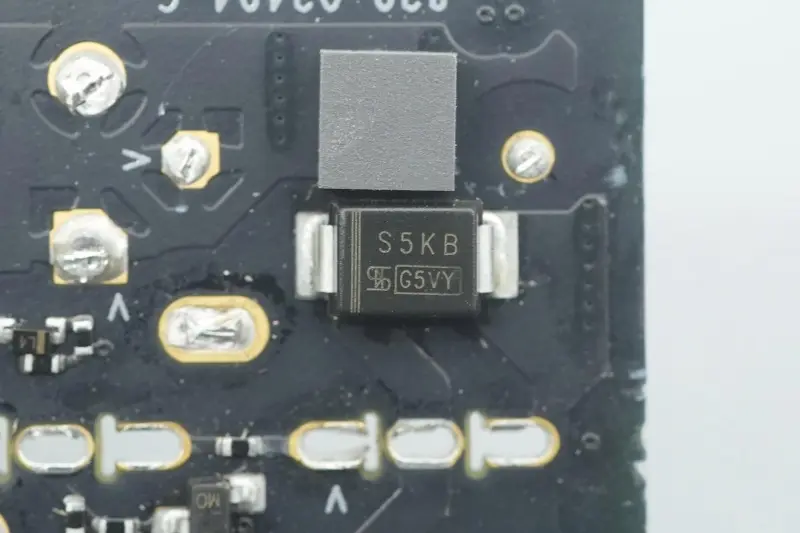

Nærbilde av den fjerde dioden.

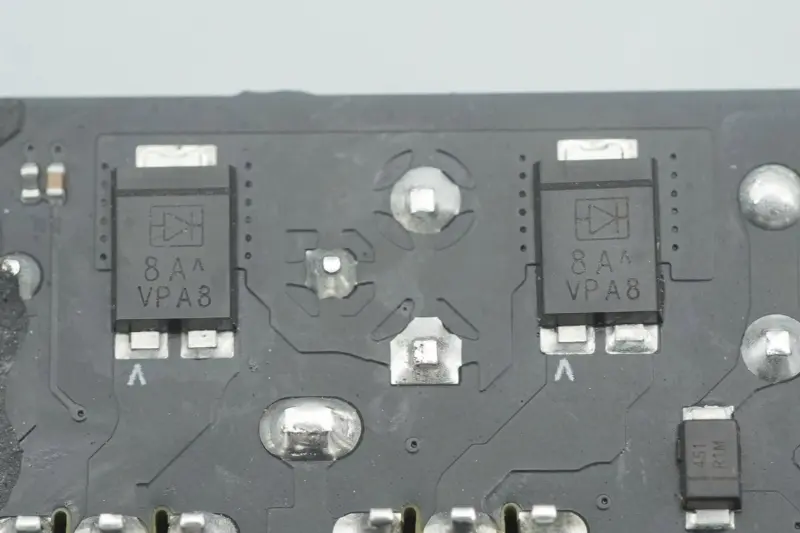

Nærbilde av de to andre diodene, paret med Infineon CoolMOS IPA65R095C7 for aktiv retting.

De to aktive likeretter-MOS-rørene er fra Infineon, tilpassede modeller for Apple, merket 65C095C7, pakket i TO-220FP, brukt for å forbedre rettingseffektiviteten.

Nærbilde av to filmkondensatorer med en spesifikasjon på 1μF 450V.

Nærbilde av magnetringfilterinduktoren, forsterket med lim.

En PFC boost-induktor og en nedtrappingsinduktor er installert i den andre enden.

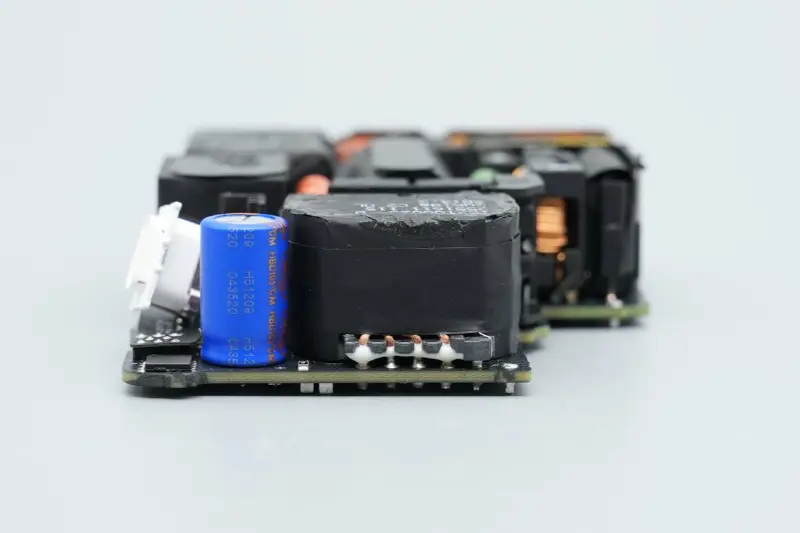

Det sentrale området er utstyrt med høyspenningsfilterelektrolytiske kondensatorer, strømtransformatorer, filmkondensatorer, resonanskondensatorer, strømforsyningskondensatorer for hovedkontrollbrikke, Y-kondensatorer og andre enheter. Høyspentfilterets elektrolytiske kondensatorer er pakket inn med isolerende tape og plassert horisontalt.

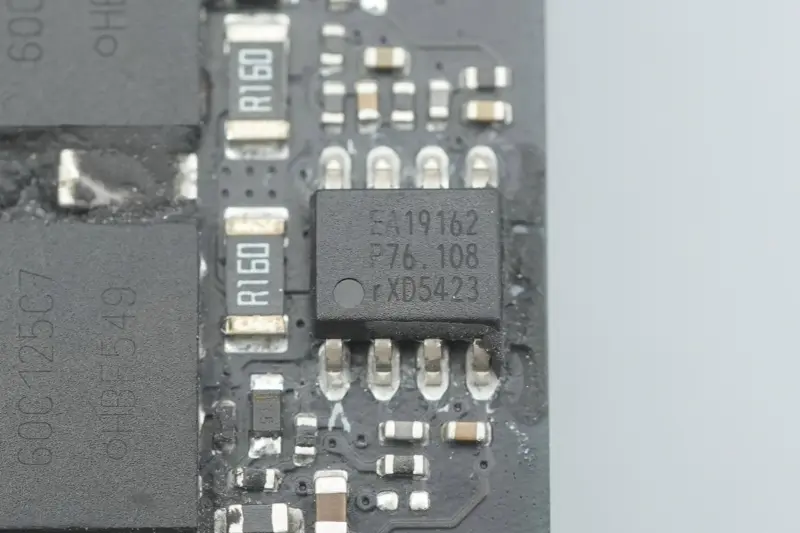

PFC-kontrolleren er fra NXP, modell TEA19162T, med integrert X-kondensatorutladningsfunksjon, som opererer i kvasi-resonansmodus eller DCM-modus. Den støtter et inngangsspenningsområde på 70–276V, integrerer myk start og myk stopp, og gir presis boostregulert utgang.

TEA19162T tar i bruk dalsvitsjing eller nullspenningssvitsjing for å minimere svitsjetap, støtter frekvensbegrensning for å redusere svitsjetap, og støtter burst-modus for å redusere strømforbruket. Pakket i SO8.

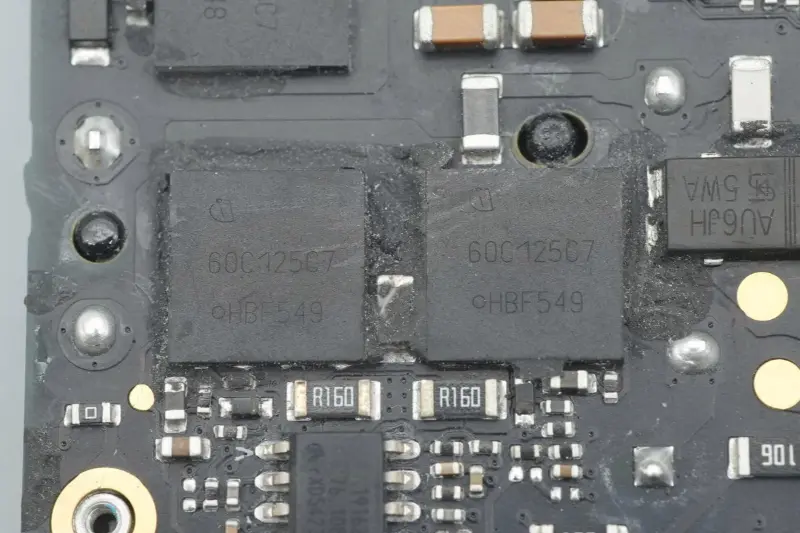

PFC-bryterrøret er fra Infineon, merket 60C125C7, pakket i VSON-4.

Nærbilde av PFC boost induktoren.

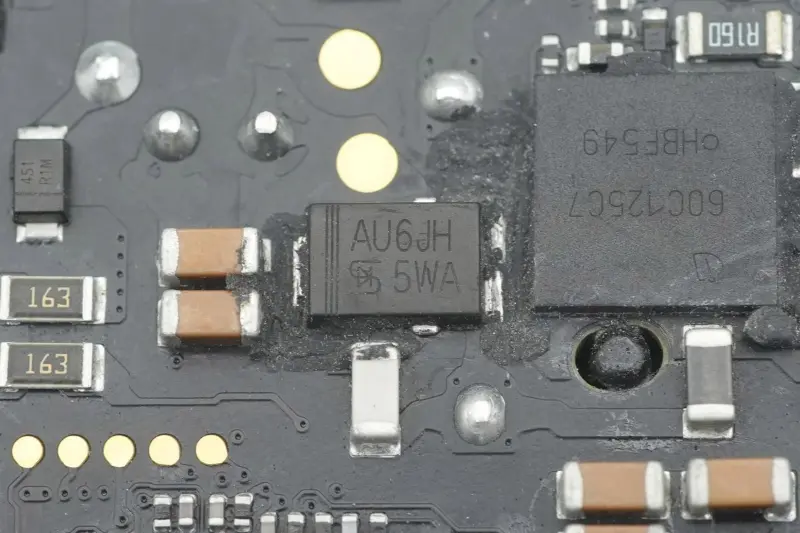

PFC-likeretterdioden er fra Taiwan Semiconductor, modell TUAU6JH, en hurtiggjenopprettingsdiode med en spesifikasjon på 600V 6A, pakket i TO-277A.

Høyspentfilterets elektrolytiske kondensator er fra Rubycon, med en spesifikasjon på 450V 82μF.

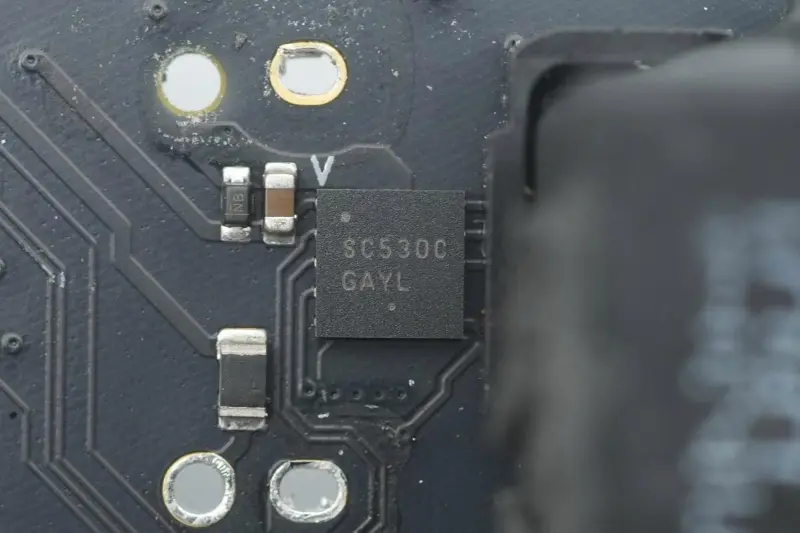

Driveren for Infineon og STMicroelectronics bryterrør er en tilpasset modell fra ON Semiconductor, merket SC530C.

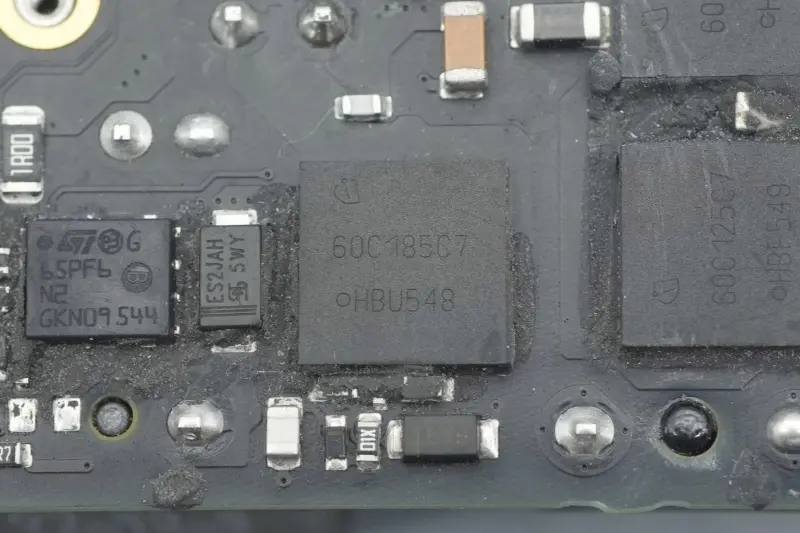

Et tilpasset MOS-rør fra Infineon, merket 60C185C7, en tilpasset modell for Apple, pakket i VSON-4.

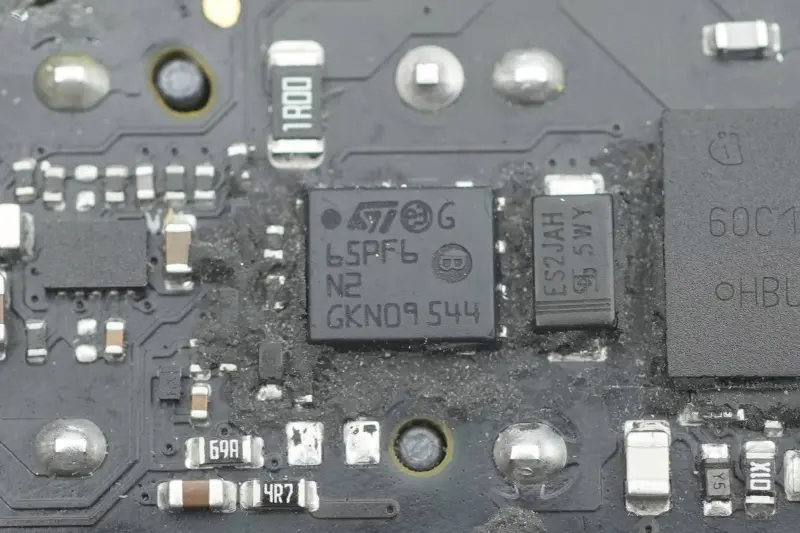

Et annet MOS-rør er fra STMicroelectronics, merket 65PF6N2, pakket i PowerFLAT 5x6 HV.

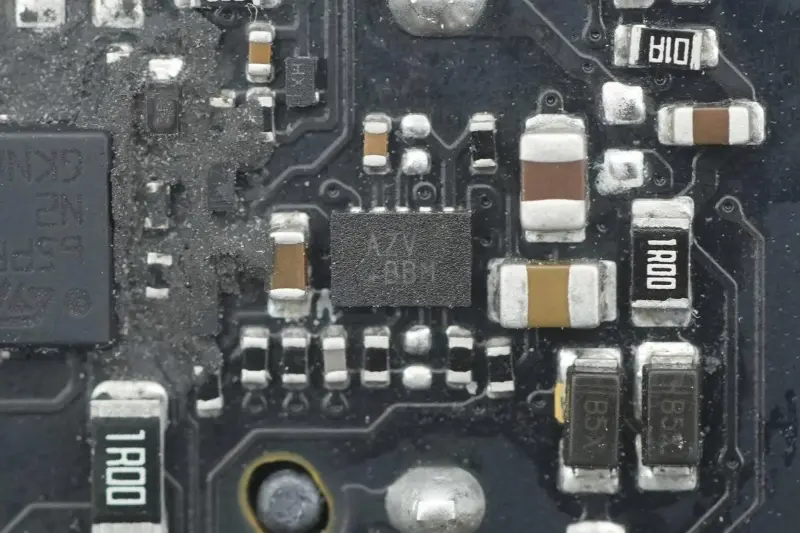

En brikke merket AZV.

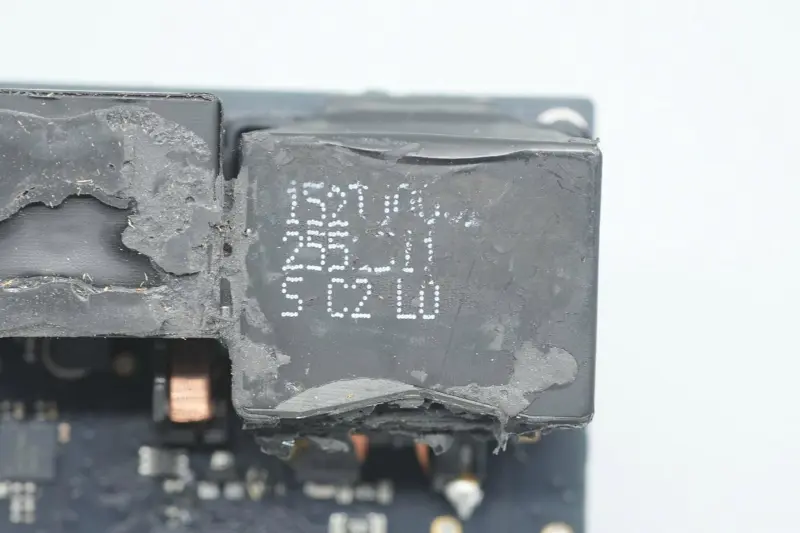

Strømtransformator for å detektere inngangsstrømmen til nedtrappingstrinnet.

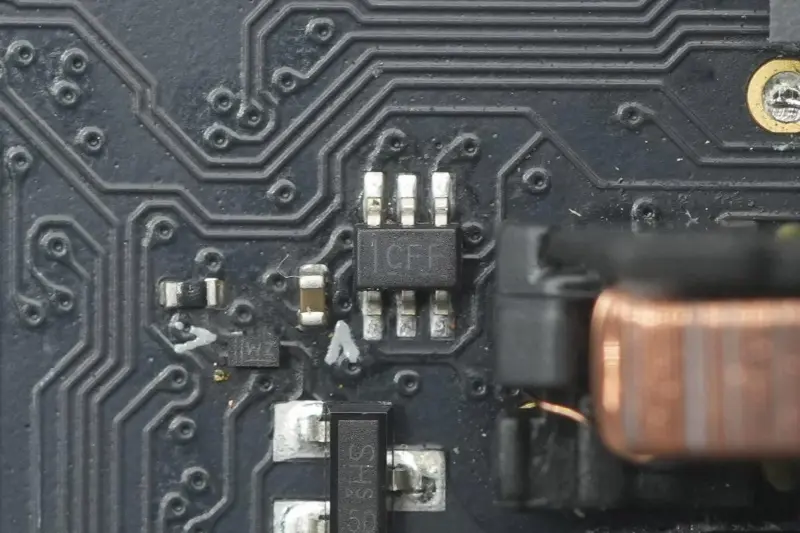

Tokanals 1,65–5,5V omformeren med Schmitt-triggerinngang er fra Texas Instruments, merket CFF, modell SN74LVC2G14, pakket i SC70.

Nærbilde av nedtrappingsspolen.

Den tredje filmfilterkondensatoren har en spesifikasjon på 1μF 450V.

Hovedkontrollbrikkens strømforsyningskondensator er også fra Rubycon, med en spesifikasjon på 35V 47μF.

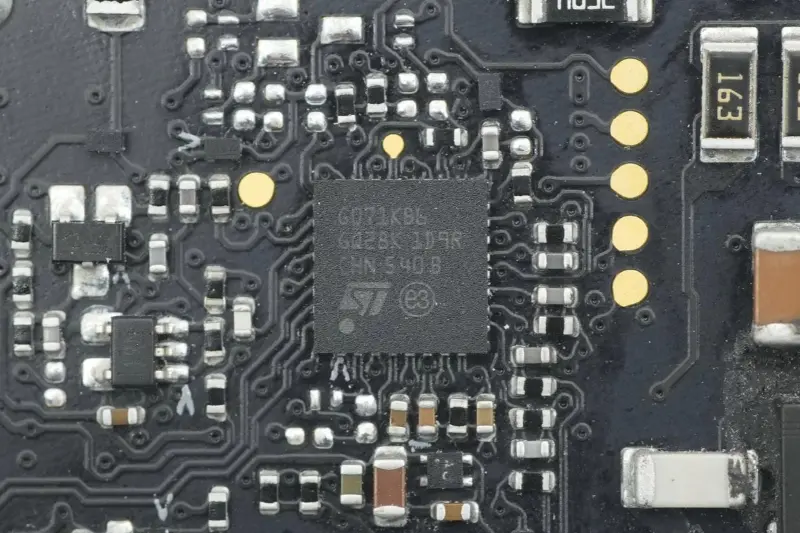

STMicroelectronics STM32G071KB M0 kjerne MCU, innebygd 128K Flash, 36K RAM, hovedfrekvens 64MHz, pakket i UFQFPN32, brukt til primær stasjonskontroll av strømforsyningen.

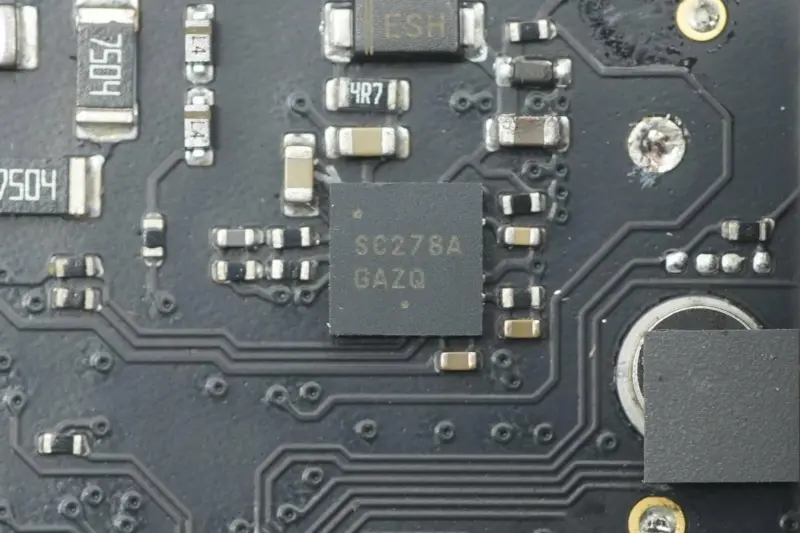

Driveren for de to LLC-bryterrørene er en tilpasset modell fra ON Semiconductor, merket SC278A, pakket i DFN-10.

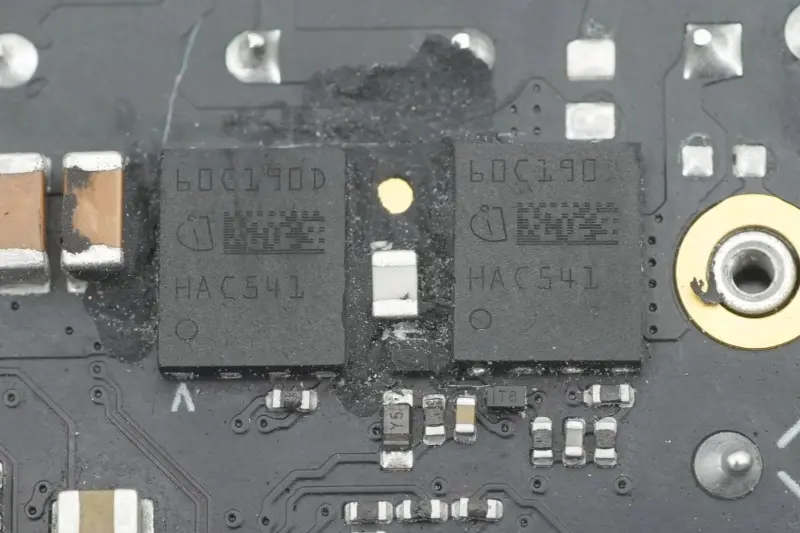

De to LLC-bryterrørene er fra Infineon, merket 60C190D, tilpassede modeller for Apple, pakket i TSON-8-6.

De to resonanskondensatorene er fra VISHAY.

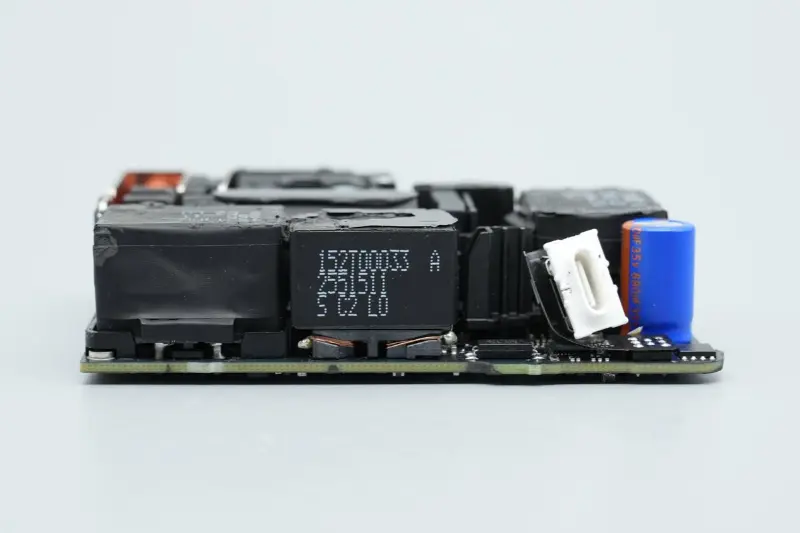

En transformator, optokobler, utgangsfilterkondensator, protokollbrikke og VBUS-bryterrør er installert på den ene siden av utgangsenden.

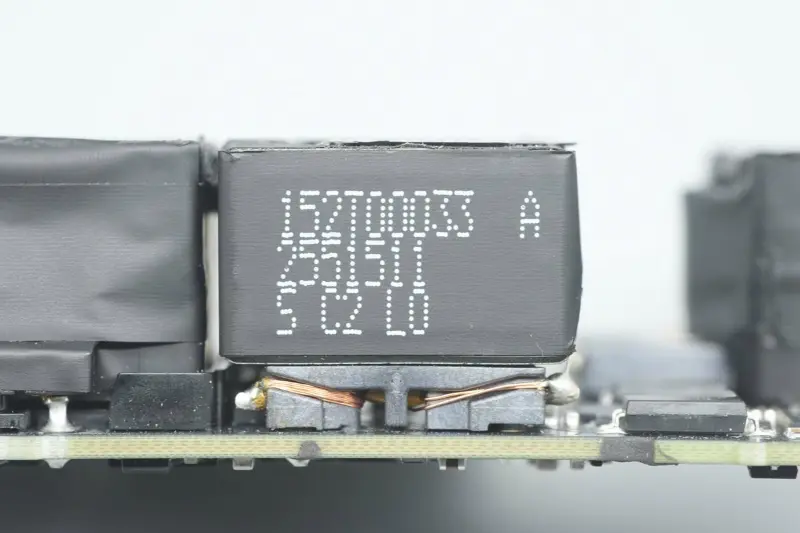

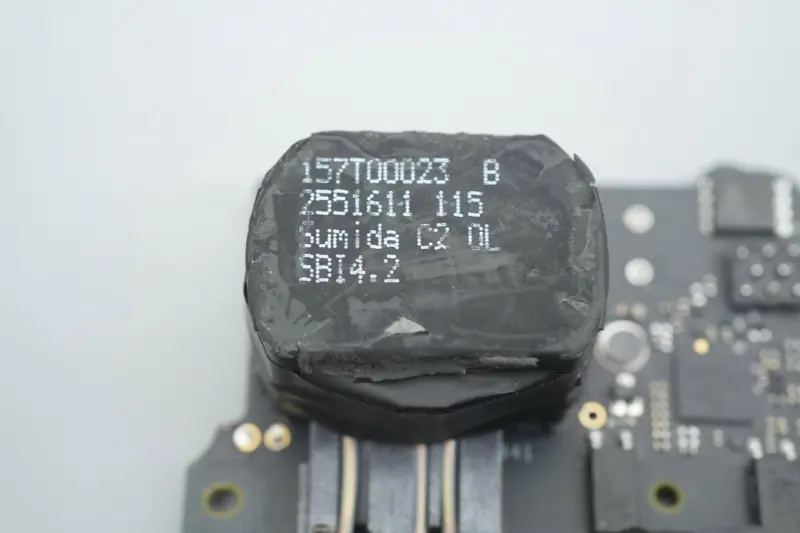

Transformatoren er levert av Sumida.

To svarte Y-kondensatorer brukes for anti-interferens.

Nærbilde av to optokoblere, brukt for tilbakemeldingsutgangsspenning og kretsbeskyttelse.

Nærbilde av den tredje Y-kondensatoren.

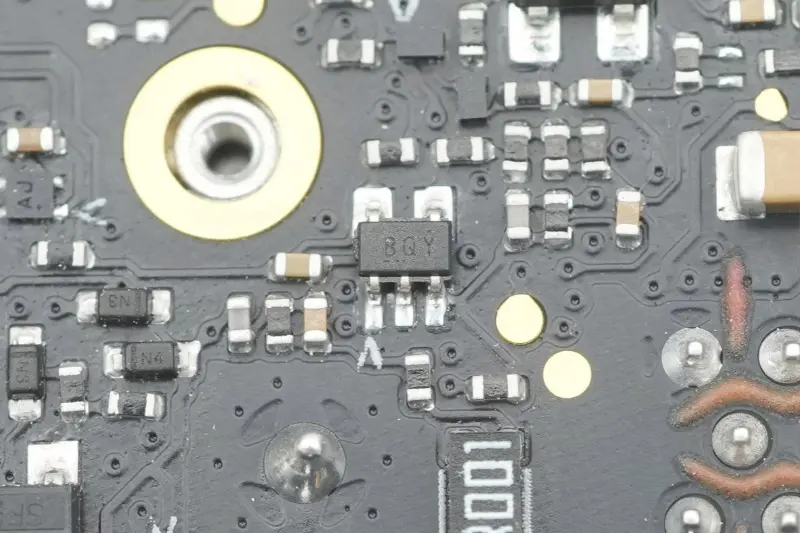

Step-down omformer for å drive den synkrone likerettingskontrolleren.

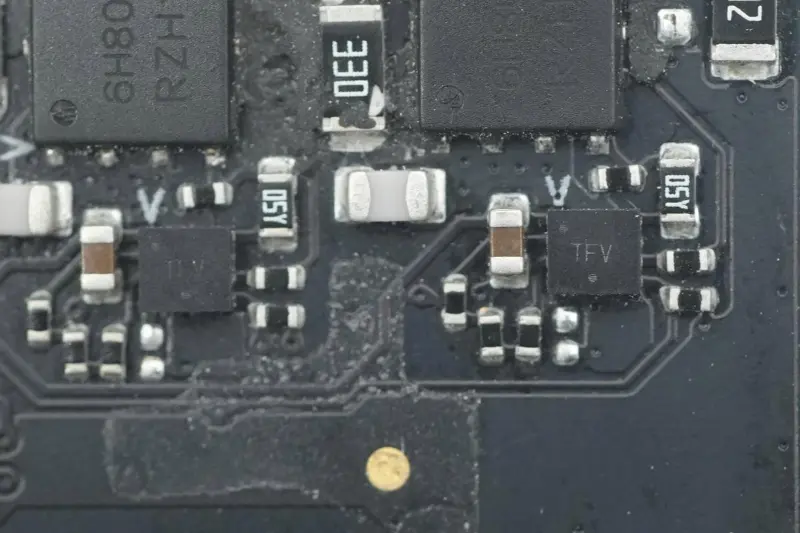

To spesialtilpassede synkrone likerettingskontrollere er fra ON Semiconductor, merket TFV, pakket i WDFN8.

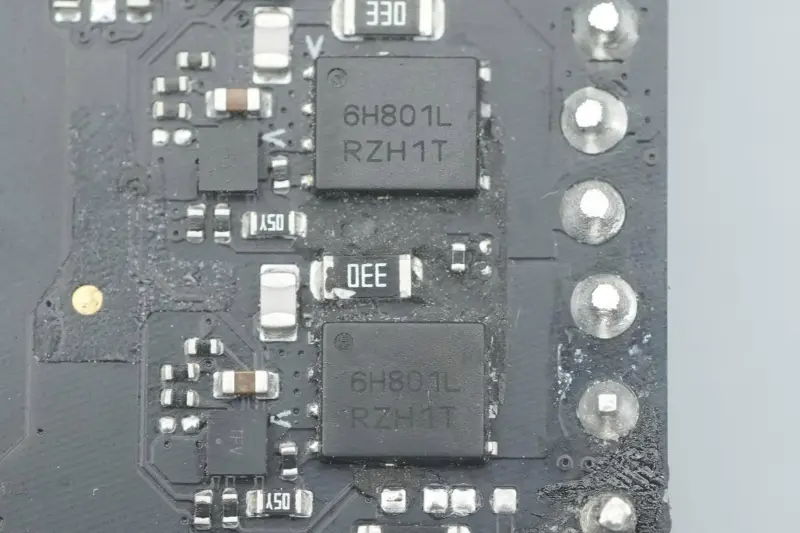

Det synkrone likeretterrøret er fra ON Semiconductor, modell NTMFS6H801NL, NMOS-rør, tåler spenning 80V, på-motstand 2,7mΩ, pakket i DFN5.

Utgangsfilterkondensatoren er fra Lelon.

Kondensatorspesifikasjonen er 35V 680μF.

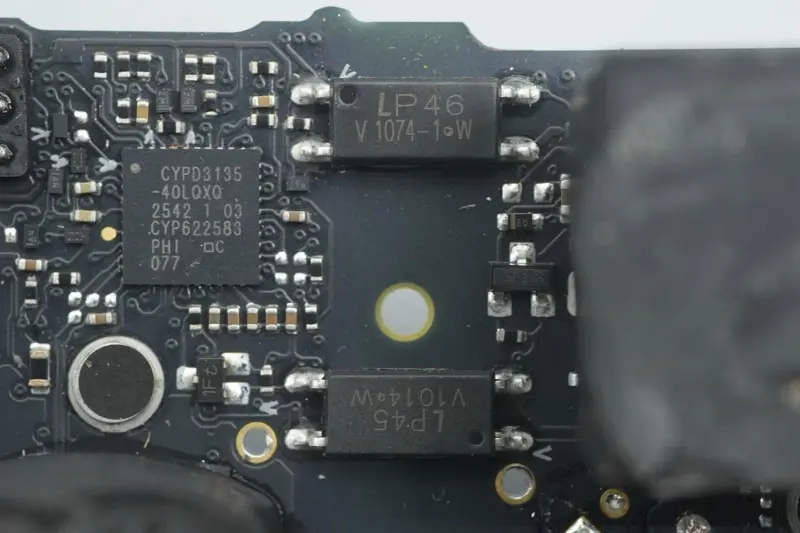

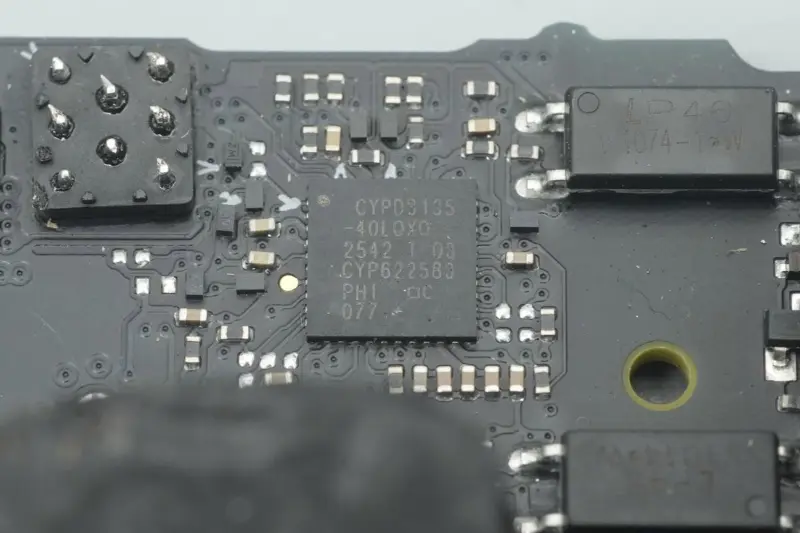

Protokollbrikken tar i bruk Infineon CYPD3135, bransjens første USB PD3.1 hurtigladeprotokollbrikke, tilpasset av Apple til Infineon.

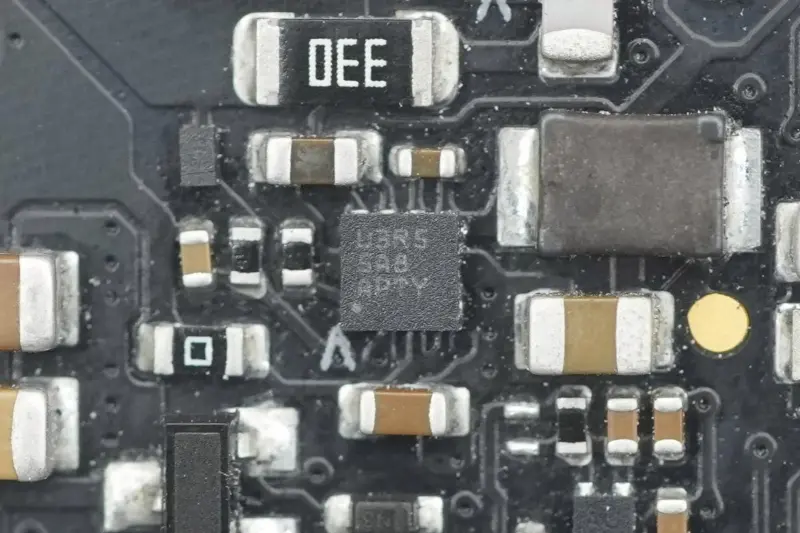

Forsterker for utgangsstrømdeteksjon.

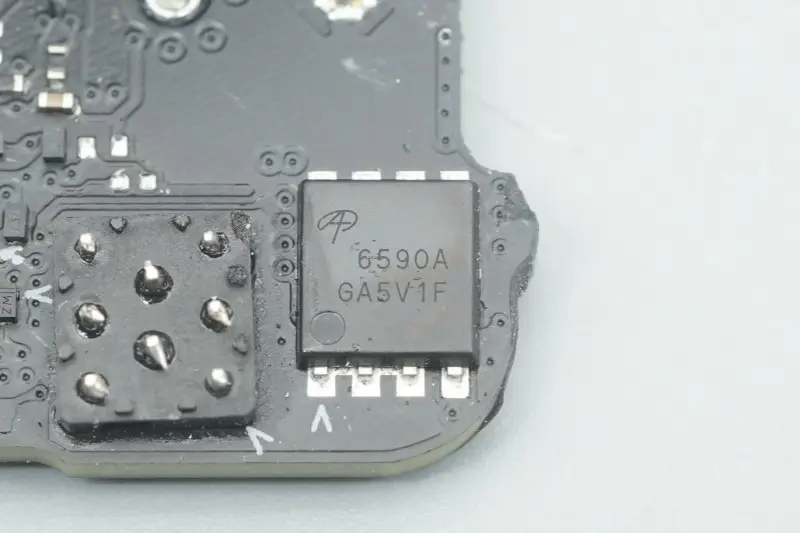

Utgangs VBUS-svitsjrøret er fra AOS, modell AON6590A, NMOS-rør, tåler spenning 40V, på-motstand 0,99mΩ, pakket i DFN5*6.

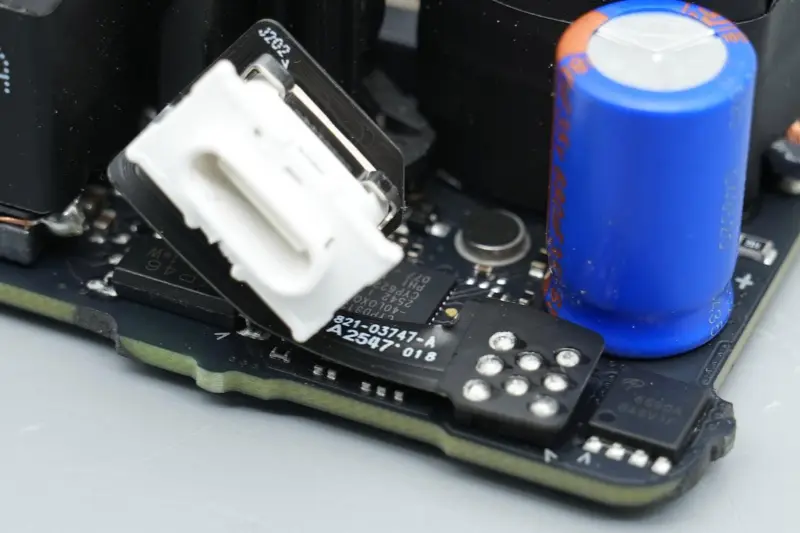

USB-C-portkontakten er koblet til hovedkretskortet via et fleksibelt kretskort.

Nærbilde av USB-C-portkontakten.

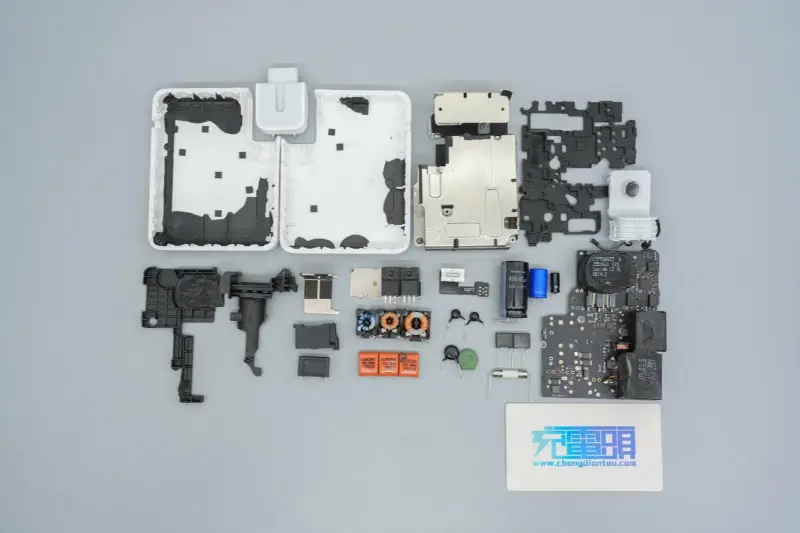

Sammendrag

Apples nye 140W hurtiglader A3607 fortsetter Apples konsekvente minimalistiske designspråk, og dens generelle utseende og størrelse er svært konsistente med forrige generasjon A2452. Det er imidlertid noen detaljforskjeller: en metallklemme for ekstra fiksering er lagt til sporet på den avtakbare pinnemodulen.

Når det gjelder ytelse, mens den fungerer som flaggskipets strømforsyning for Apples nye generasjons enheter, er den også svært kompatibel med tidligere gamle modeller, og gir opptil 140W PD3.1 hurtiglading for enheter.

Laderen har fortsatt en høyeffektiv arkitektur av PFC + LLC + synkron nedtrapping, med en kompakt helhetlig layout og solid varmeavledningsdesign. Når det gjelder kjernekomponenter, på grunnlag av at kontrollerene fortsatt er brikker med samme delenummer fra NXP, STMicroelectronics, ON Semiconductor og Infineon, er strømenheter nesten forenet som Infineons tilpassede produkter, noe som gjør den samlede løsningen mer intensiv og tilpasset, og ytelsen til energieffektiviteten forventes å bli ytterligere forbedret.
