Hvordan PoE-injektor leverer strøm og nettverk til kameraer

Den tidlige utviklingen og senere konstruksjonen av PoE-injektorforsyningsordningen for sikkerhetsovervåkingsutstyr er nært knyttet. Spesielt i det senere byggetrinnet må spesifikasjonene, egenskapene og tilhørende protokoller til PoE-kameraer og PoE-strømforsyningsmoduler forstås fullt ut. Bare på denne måten kan vi sikre at overvåkingsprosjektet gjennomføres effektivt og til lave kostnader. Hvordan gir PoE-strømforsyningsmodulen strøm til overvåkingskameraet og gir nettverket?

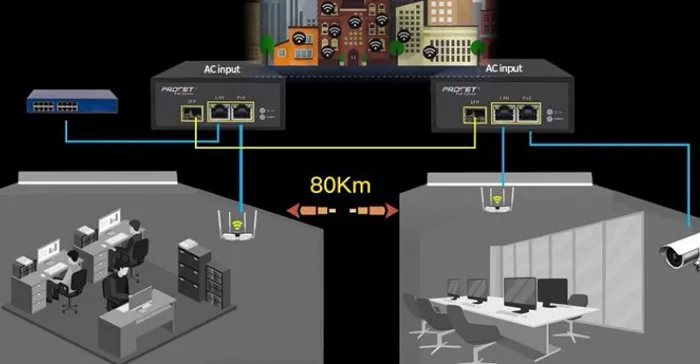

PoE-strømforsyning krever kun én nettverkskabel for å gi strøm og nettverksoverføring til AP (PoE-kameraer, trådløst AP og annet utstyr) samtidig. Sikkerhetsovervåkingssystemet tar i bruk PoE-strømforsyningsløsning for nettverk (se figuren nedenfor for detaljer), og eliminerer behovet for stikkontaktinstallasjon og utplassering av strømledning. osv., og sparer dermed tidskostnader, nettverksdistribusjonskostnader, installasjonslønnskostnader og senere vedlikeholdskostnader osv. Jo mer PoE-injektor forsyner drevne enheter som brukes i nettverket, jo mer åpenbar blir denne tids- og kostnadsfordelen.

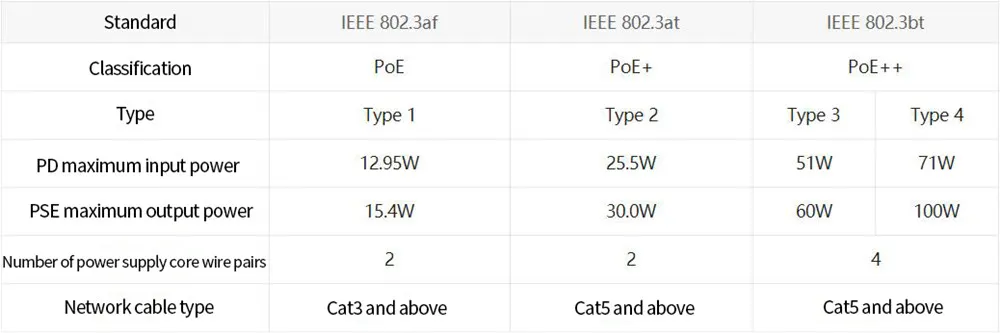

Det er bare tre standarder for PoE-injektorforsyningsmoduler. Strømforsyningen til IEEE802.3af er 15,4W/at. Strømforsyningseffekten er 30W/bt. Strømforsyningseffekten er 90w (se figuren nedenfor for detaljer). Hvordan matche PoE-strømforsyning og PoE-strømmottak (PoE-kamera)? For eksempel:

1.Når PoE-kameraeffekten er 10W, kan du velge IEEE802.3af PoE-strømforsyningsmodulen;

2.Når PoE-kameraeffekten er 20W, må du velge IEEE802.3802.3at PoE-strømforsyningsmodulen;

3. Det bør bemerkes at 802.3at-standarden er bakoverkompatibel med 802.3af-standarden, så når PoE-kameraet er 802.3af-standard, kan du velge en 802.3af eller en standard PoE-strømforsyningsmodul.

802.3bt-standarden er bakoverkompatibel med 802.3at og 802.3af.
