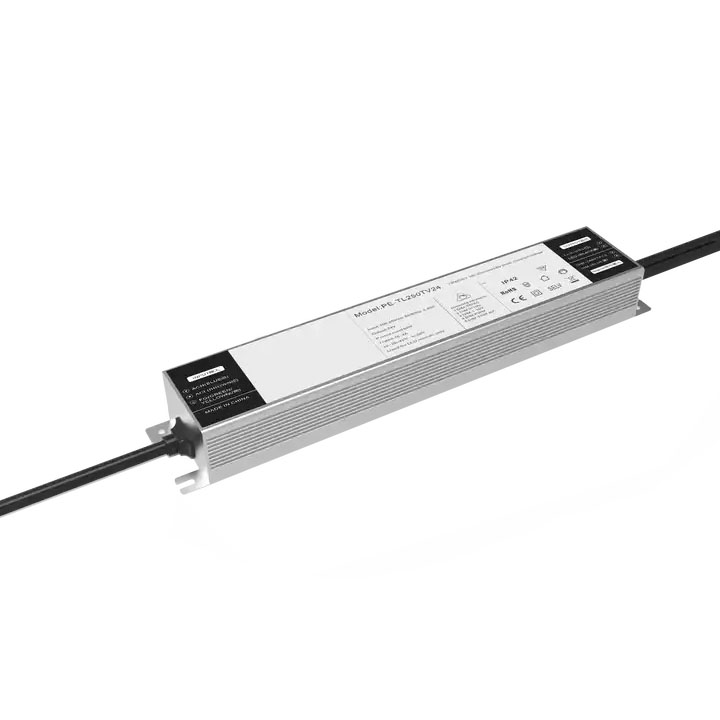

STARWELL er en av de fremtredende produsentene, produsentene og eksportørene av 250W konstantspenning triac dimbar LED-driver i Kina.
PE-TL250TV tar i bruk CPU-kontroll og designer en rekke kontrollmoduser. Dimmingen går sakte av og på. Råvarene som brukes er førstelinjemerker og importert chip ultra dyp dimming design, den matcher en rekke intelligente dimmesystemer og dimmere på markedet. Aluminiumslegeringsskall, rask varmespredning, gjør den termiske balansen mellom komponenter mer stabil.
250W konstant spenning Triac dimbar LED-driverfunksjoner:
1. Konstant spenning triac dimming driver dimmeområde 0-100 %
2. Støtt forkantdimmer og frontkantdimmersystem
3. Støtte 0-10V / 1-10V / 10V PWM / 100k potensiometerdimming
4. Ingen stroboskopisk dimming, superkompatibel dimming strømforsyning
5. Beskyttelsestype: kortslutning / overstrøm / overspenning
6. Aluminiumslegeringsskall, rask varmespredning
7. Unik design, sakte på og sakte av funksjon
8. Egnet for konstant spenning LED stripe lys og andre applikasjoner
9. Møt SELV-sikkerhetsstandarden for ekstra lav spenning
10. 5 års garanti
11. Størrelse: 264,5*62*33mm
250W konstant spenning Triac dimbar LED-driver Modellliste:
Triac & 0/1-10V 2 i 1 konstantspenningsdimming
Serie | Modell | Inndata | Makt | PF | Utgangsspenning | Utgangsstrøm |
PE702 20W |
PE702TV12 | AC200V-250V | 20W | 0,6PF | 12V | 1670mA |
PE702TV24 | 24V | 830mA | ||||
PE-L80TV 80W |
PE-L80TV24 | AC200V-250V | 80W | 0,6PF | 24V | 3,33A |
PE-TL60TV 60W |
PE-TL60TV24 | AC200V-250V | 60W | 0,6PF | 24V | 2,5A |
PE-TL60TV12 | AC200V-250V | 12V | 5A | |||
PE-TL100TV 100W |
PE-TL100TV24 | AC200V-250V | 100W | 0,6PF | 24V | 4.2A |
PE-TL100TV12 | AC200V-250V | 12V | 8,3A | |||
PE-TL150TV 150W |
PE-TL150TV24 | AC200V-250V | 150W | 0,6PF | 24V | 6,25A |
PE-TL120TV12 | AC200V-250V | 120W | 12V | 10A | ||
PE-TL250TV 250W |
PE-TL250TV24 | AC200V-250V | 250W | 0,6PF | 24V | 10,5A |
PE-TL300TV 300W |
PE-TL300TV24 | AC200V-250V | 300W | 0,6PF | 24V | 12,5A |
250W konstant spenning Triac dimbar LED-driverapplikasjon:
1. Konstant spenning lampelist, hard lampelist
2. Støtt dimming av ledende kantsystem
3. Villa, high-end hotell og andre applikasjoner
4. Ultratynn lysboks
250W konstant spenning Triac dimbar LED-driverspesifikasjon:
Modell | PE-TL250TV24 | PE-TL300TV12 | |
PRODUKSJON | Utgangsspenning | 24V likestrøm | 24V likestrøm |
Utgangsstrøm | 10,42A Maks | 12,5A Maks | |
Maks utgangsspenning | 24,3 Vdc ±0,25 V | 24,3 Vdc ±0,25 V | |
Utgangseffekt | 250W Maks | 300W Maks | |
Strobenivå | Ingen flimmer | ||
Dimming Range | 0~100 %, | ||
PWM dimmefrekvens | >3600K | ||
INNGANG | Dimmingsgrensesnitt | Triac,0-10V/1-10V/10V PWM/100Kresistor DIM Signalkontrollstrøm < 0,1mA | |
Inngangsspenningsområde | 200-250Vac 50/60Hz | ||
Maktfaktor | 0.6 | ||
Inngangsstrøm | <2,79A | ||
Effektivitet(typ.) | 92,6 % | 91 % | |
Inrush Current (typ.) | Kaldstart13.8A/800us | ||
Anti Surge | L-N: 2kV | ||
Lekkasjestrøm | <0,5mA/230Vac | ||
MILJØ | Arbeidstemperatur | ta: 45 °C tc: 85 °C | |
Arbeidsfuktighet | 20 ~ 95 % RH, ikke-kondenserende | ||
Lagringstemp., Fuktighet | -40~80°C, 10~95%RH | ||
Vanntett klasse | IP42 | ||
BESKYTTELSE | Overbelastningsbeskyttelse | Slå av utgangen når nominell effekt ≥102 %, gjenoppretter automatisk. | |
Kortslutningsbeskyttelse | Slå av automatisk hvis kortslutning oppstår, automatisk gjenopprettes. | ||
Beskyttelse uten belastning | utgang konstant spenning. | ||
SIKKERHET | Tåler spenning | I/P-O/P: 3750Vac | |
Isolasjonsmotstand | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
EMC-immunitet | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobeteststandard | IEEE 1789 | ||
ANDRE | Dimensjon | 265(289)*63*35mm(L×B×H) | |
Pakking | Eske | ||
Vekt (G.W.) | 1060±10g | ||
FORKLARE | Under bruk, vær oppmerksom på inngangs- og utgangsledningene, og ikke reverser tilkoblingen. Det er forbudt å koble til signalgrensesnittet med en spenning høyere enn 15V, ellers vil strømforsyningen bli skadet Under bruk av strømforsyningen, når belastningen er nær full belastning, er temperaturen på strømforsyningshuset litt høyere. På grunn av den høye varmeavledningseffektiviteten til aluminium, den indre temperaturen kan sikres Øke levetiden |
Dimensjoner:
Koblingsskjema:
