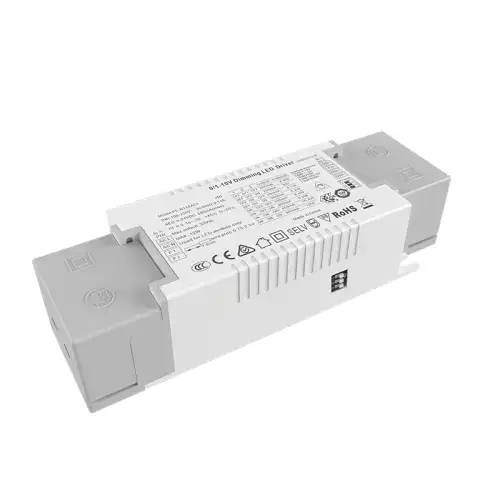

10W konstant strøm 0/1-10V CCT dimbar LED-driver
  • 10W konstant strøm 0/1-10V CCT dimbar LED-driver10W konstant strøm 0/1-10V CCT dimbar LED-driver

10W konstant strøm 0/1-10V CCT dimbar LED-driver

Starwell-fabrikkens høykvalitets 10W konstant strøm 0/1-10V CCT-dimbar LED-driver har to-kanals signalkontroll er tatt i bruk, en kanal er 0/1-10v for å kontrollere lysstyrken, den andre kanalen er 0/1-10v for å kontrollere fargetemperaturen, CPU kontrollerer dimmekurven og den blandede frekvenskontrollen.

Send forespørsel

Som den profesjonelle produsenten vil Starwell gi deg høykvalitets 10W konstantstrøm 0/1-10V CCT dimbar LED-driver. For å oppnå visuell oppfatning av lysstyrke, er råvarene som brukes førstelinjemerker, importert chip ultra dyp dimming design, som matcher en rekke intelligente dimmesystemer på markedet Nøyaktig kontroll av fargetemperaturen, ultra liten størrelse design (hvis systemet er en blandet fargetemperaturmodus med to kanaler for lysstyrkejustering samtidig, må det tilpasse programmet).


Spesifikasjon

Modell

PE-FN10ACA42

PE-FN20ACA42

PRODUKSJON

Utgangsspenning

9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc

9-42V likestrøm

Maks utgangsspenning

42V likestrøm

42V likestrøm

Utgangsspenning uten belastning

45V likestrøm

45V likestrøm

Utgangsstrøm

120/180/200/240/270/300/350mA

200/250/280/300/350/400/450/500mA

Utgangseffekt

1,5 W~9,8 W

2W~21W

Strobenivå

Ingen flimmer

Dimming Range

0~100%, LED-start på 0,03% mulig.

PWM dimmefrekvens

>3600Hz

Gjeldende nøyaktighet

±5 %

Slå av-modus

Ingen signal maksimal lysstyrke

INNGANG

Dimmingsgrensesnitt

0-10V 1-10V signalgrensesnittstrøm <2ma

Inngangsspenningsområde

200-250Vac

Hyppighet

50/60 Hz

Inngangsstrøm

<0,045A ac230v

<0,055A ac230v

Kraftfaktor

PF>0,94/230V  ac(ved full belastning)

PF>0,95/230V ac (ved full belastning)

THD

230Vac@THD <14 % (ved full belastning)

Effektivitet(typ.)

81 %

86 %

Inrush Current (typ.)

kaldstart25A@230Vac

Anti Surge

L-N: 1,8kV

Lekkasjestrøm

<0,25mA/230Vac

MILJØ

Arbeidstemperatur

ta: 45 °C  tc: 80 °C

Arbeidsfuktighet

20 ~ 95 % RH, ikke-kondenserende

Lagringstemp., Fuktighet

-40 ~ 80°C, 10~95% RF

Temp.koeffisient

±0,03 %/°C(0-50)°C

Vibrasjon

10~500Hz, 2G 12min./1syklus, periode i 72min. hver langs X-, Y-, Z-aksene.

BESKYTTELSE

Overopphetingsbeskyttelse

Intelligent justering eller skru av utgangsstrømmen hvis PCB-temperaturen ≥110°C, , gjenoppretter seg automatisk.

Overbelastningsbeskyttelse

Slå av utgangen når nominell effekt ≥102 %, gjenoppretter automatisk.

Kortslutningsbeskyttelse

Slå av automatisk hvis kortslutning oppstår, automatisk gjenopprettes.

Beskyttelse uten belastning

utgangs konstant spenning.

SIKKERHET & EMC

Tåler spenning

I/P-O/P: 3750Vac

Isolasjonsmotstand

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Sikkerhetsstandarder

IEC/EN61347-1, IEC/EN61347-2-13

EMC-utslipp

/

EMC-immunitet

/

Strobeteststandard

IEEE 1789

ANDRE

Dimensjon

130×37×22,6 mm (L×B×H)

Pakking

PE-pose

Vekt (G.W.)

85g±10g


Funksjoner:

1.integrer flere dimming og fargetilpasningsgrensesnitt 2.0/1-10v lysstyrkejustering, fargetilpasningstemperatur

3. digital kontrollutgang uten stroboskop

4. AC-inngang 200-250v rekkevidde

5. naturlig luftkjøling, fuktsikker, varmeledende silikon varmespredningsprosess

6. dyp dimming design

7. flere beskyttelsesfunksjoner

8. krympende design, praktisk og rask


Søknad:

1. Led tofarget lyskilde

2. villa intelligent belysning

3. trådløst intelligent belysningssystem kan nås

4. museumsbelysning

5. high end kommersiell belysning

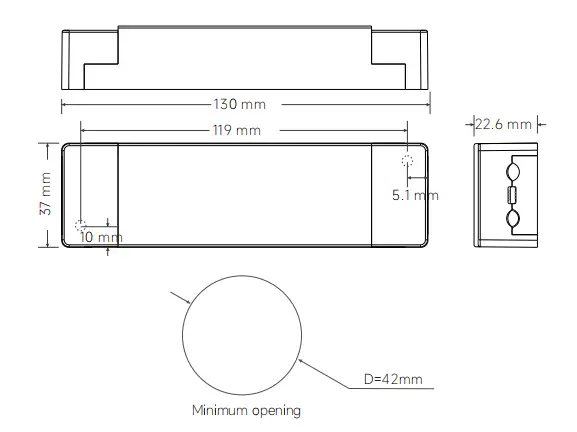

Dimensjoner:

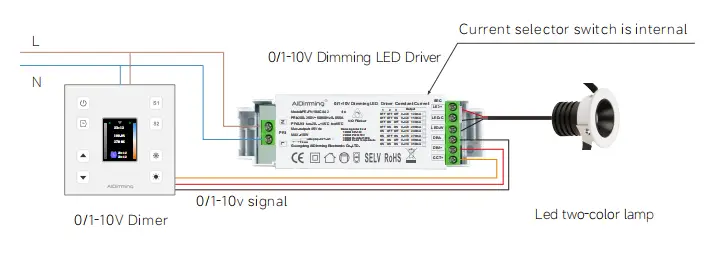

Kabling:

1. Kabling for inngangsterminaler: egnet for trådmåler 22awg-14awg (0,5 mm2 – 1,5 mm2), stripping krever 9-10 mm tinn

2. Utgangsterminalkabling: egnet for trådmåler 22awg-12awg (0,5 mm2 – 1,5 mm2), stripping krever 6-7 mm tinn

3. Kabling for utgangsterminal: den positive polen til utgangs-LED-en er den vanlige terminalen, og treleder-leddet kan

kobles til en av de positive polene.


Bruksanvisning:

Med mindre annet er spesifisert, er alle spesifikasjoner og parametere målt ved 230VAC inngang, nominell belastning og 25 ℃ Ambient

Temperatur

Dette produktet har en presslinjehette ved inngangen, med selvlåsende klemme, den kan åpnes opp med en skrutrekker, så

vil se inngangsterminalen koblet til AC-linjen L og null lime N, Utgangsterminalen kobles til i henhold til

produktetikett, legg merke til den positive og negative polen.

**1: vær oppmerksom på forskjellen mellom inngang og utgang, koble til riktig, og slå deretter på

**2: vennligst koble først belastningen til DC-utgangen, åpne driveren etter kontroll; i konstantstrømmodus, hvis strøm

på ved åpen krets, vennligst slå av driveren og kan ikke koble til LED-en før den elektriske energien er lagret av utgangen

løsne, eller det kan skade LED-en;

**3. denne typen driver er kun begrenset til bruken av LED-lampene, inngangsspenningsområdet er AC200-250V, varmeisolasjonen

bomull og andre gjenstander som hindrer varmeavledningen til produktet, som samsvarer med produktet under spesifisert

utgangsspenning, strømområde, brukstemperaturen er -20-45 grader, og overflaten kan ikke dekke

forholdene i miljøet, har dette produktet 5 års gratis garanti.

1. LED-lampen lyser ikke etter at dimmedriveren er koblet til første gang, slå av AC-inngangen og sjekk

som følger:

1) om DC-utgang dårlig kontakt eller ikke;

2) om DC-utgangspolariteten er reversert, eller om LED-kortet er sveiset anti;

3) om AC-inngangen er dårlig kontakt, test etter å ha eliminert disse feilene;

2. enheten har god tilkobling, LED-lys, men LED-flimmer, vennligst slå av AC-inngangen og sjekk som følger:

1). Hvorvidt parameterne og de faktiske parameterne samsvarer eller ikke.

2). vennligst kommuniser med oss ​​i tide hvis du har spørsmål i bruken, vi vil prøve vårt beste for å løse problemene med deg.


Forskjellen mellom 0-10V og 1-10V:

1. Når 0/10V-dimmeren justeres til maksimalt 10V, vil utgangsstrømmen nå 100 % av utgangseffekten, og lysstyrken vil nå 100 %. Når 0-10V dimmeren er justert til 0V, vil strømmen være

minimum, og lyset vil bli slått av; Når 1-10V dimming er justert til 1V, er strømmen minimum og lyset er av.

2. Forskjellen mellom 0-10V og 1-10V dimming: forskjellig start- og lukkespenning, 0-10V er på ved 0,7V,

(min. lysstyrke) 1-10V er på ved 1,2V (min. lysstyrke).

3. Digital dimmedriver 0-10V og 1-10V dimming automatisk identifikasjon to dimmemoduser.

4. Den samme signalkretsen kontrollerer lys og mørke samtidig.

5. Dimmer (dimmesystem) er delt inn i 0-10V og 1-10V dimmesignaler.

6. Dimmingskompatibilitet er relatert til kontrollavstanden til signallinjen og antall kontrollstrømforsyninger.

Hvis tallet er for stort eller signallinjen er for lang, vil problemer som ikke kan justeres lavere og ikke justeres av oppstå.
